凝汽器胶球清洗装置[国家专利]

一、凝汽器胶球清洗装置概述
　　胶球清洗、胶球清洗装置、凝汽器胶球清洗装置、自动胶球清洗装置、中央空调胶球清洗装置﹥﹥是发电厂汽轮机组对凝汽器冷却管进行有效清洗的设备。该装置使用性能[收球率]的好坏直接影响到汽轮机凝汽器的清洗程度和传热效果。该装置的适用范围相当广泛，它不仅适用于汽轮机凝汽器的清洗，同时适用于石油、石化、水泥、制药厂、中央空调、化工、钢铁单位﹥﹥固定管板式热交换器--冷油器--中央空调蒸发器--中央空调冷凝器冷却管的清洗，近年来胶球清洗装置进入了中央空调的市场，该装置在连续工作不降低负荷的情况下，可以随时投入使用，能始终保持冷却管的清洁状态，延长冷却管的使用寿命，减轻操作工人劳动强度，增加运行经济效益。胶球清洗、胶球清洗装置、凝汽器胶球清洗装置、自动胶球清洗装置、中央空调胶球清洗装置﹥﹥是提高电厂、石油、石化、化工、钢铁企业凝汽器及热交换器安全经济运行不可缺少的装置。

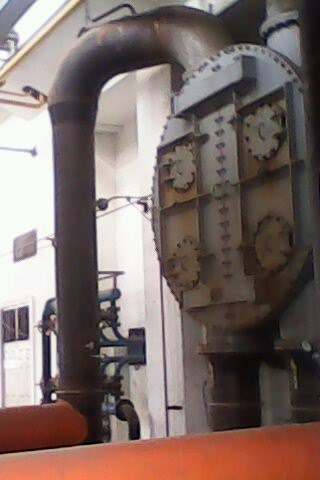

☆发电厂凝汽器自动胶球清洗装置系统组成:

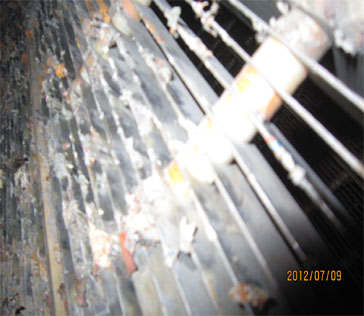

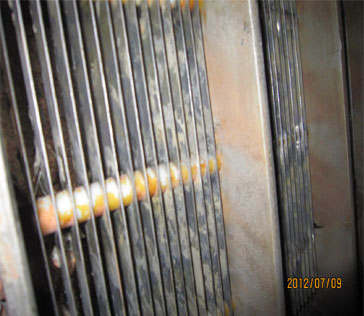

①连云港神美电力辅机有限公司设计制造生产的收球网是国内胶球清洗装置更新换代产品,结构形式设计先进合理。胶球清洗装置分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和LSHK型漏斗式收球网，栅格网板式收球网的栅网板可以转动,在胶球清洗装置投运时,网板处于收球位置,在不清洗运行时,该栅网板可旋转与水流方向一致的位置；清洗栅网板上杂物.网板的转动定位由电动执行机构执行(DN300～DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处。SL型,SD型,SF型收球网[胶球回收网器]﹥﹥专利证号：200720035745.7，任何单位不得仿制。
②胶球泵[不锈钢胶球泵]：它是胶球清洗、胶球清洗装置系统中使胶球进行不断循环的动力装置，该型式水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，该型式水泵具有不堵球、不切球和对胶球磨损率小等优点。胶球清洗泵(胶球输送泵)。
③装球室[电动装球室]：装球室[电动装球室]﹥﹥是胶球清洗装置中用来加球、取球、储球和观察胶球循环清洗情况的装置：它组成部件由外壳、漏斗、切换阀、观察窗、放气阀、放水阀等。ZQS型装球室(胶球存储器)
④分汇器[电动分汇器]:分汇器[电动分汇器]是一种三通阀，通过阀体导向板的切换，可以使胶球改变进入方向。一般一台机组需一台分汇器，进岀口通径为DN100，胶球投用时可通过窥视窗观察运行情况。FH型分汇器(清洁海绵胶球切换三通管阀)

☆☆凝汽器胶球清洗装置系统配套产品：

     ⑴二次滤网：二次滤网--手动二次滤网--电动二次滤网--电动反冲二次滤网--强排污反冲二次滤网是凝汽器冷却水净化主要设备之一，它可以过滤大于φ1㎜∽20mm的一切杂物，保证胶球畅通无阻在凝汽器冷却管内正常运行，二次滤网起到了非常关键的作用。二次滤网详细工作参数请参阅“二次滤网”使用说明书。电动旋转反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示：它主要部件﹥﹥（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置（6）电动排污阀等。
     ⑵XEW型旋转反冲洗强排污二次滤网(循环冷却水二次过滤净化装置)
     ⑶神美公司生产的胶球，可与进口胶球相比,但价格只是进口胶球的1/4，胶球直径12—28mm海绵胶球全部为天然橡胶制造，品种分金刚砂海绵胶球，剥皮球，光球等。LSHK凝汽器冷却管清洁专用胶球(进口胶球,凝汽器清洗用海绵胶球,橡胶海绵球,剥皮胶球,金刚砂胶球,金刚砂海绵胶球)
     ⑷凝汽器冷凝管：神美公司生产的凝汽器冷凝管采用优质不锈钢钢袋制作，冷却管胀管法--固定在端管板上，中间有隔板支撑管子向上绕曲防止共振，管束布置采用HEI-6的设计技术，用该技术设计的凝汽器为汽流向心式，弧向布置，三角形排列，其特点是汽阻小，过冷度小，管束的耐腐蚀性强，整体使用寿命长。
     ⑸连圣华康牌凝汽器管,冷凝器管,换热管,冷却管﹥﹥胶球清洗系统凝汽器换管,换热器专业换管：公司设有专业化、机械化的换管工程队，拥有各类拔管、胀管、穿管、切管、管孔清洗等换管工程中需要的各类专用机械设备等。主要从事电厂的凝汽器、高低压加热器、冷油器、冷水器等各种换热器的旧管拆除和新管安装项目（常用管材有不锈钢管、铜管、钛管等）。具有工期短、质量优等特点。
     ⑹凝汽器胶球清洗装置系统凝汽器换管,换热器专业换管--列管式冷凝器：公司专业生产的列管式冷凝器，按材质分为碳钢列管式冷凝器，不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积0.5-500m2，可根据用户需要定制。
      ⑺冷凝器,列管式冷凝器，化学补水：凝汽器补水节能装置技术是电力部推广的重点节能措施。是通过近几年来发展起来的一门热工理论等效焓降法，作为一种新的热力系统计算分析方法。在冷凝器中增加一套补水装置，把化学补水科学噴入，使排出的汽体迅速冷却，从而提高机组真空和回热经济性，同时使进入除氧器的水温提高，含氧量降低，提高除氧器除氧效率。采用该装置后，煤耗可下降1-3克/千瓦时。半年就可收回投资。胶球清洗系统冷凝器化学补水,冷凝器科学补水真空除氧装置 神美公司设计制造生产的胶球清洗装置是目前国内更新换代产品，胶球清洗装置主要分A、B两大系列；A系列为漏斗式胶球网产品。B系列为冲孔板网式收球网，本装置主要组成部件由先进的强排污反冲清二次滤网和收球网组成，两大系列收球网是当前国内对冷却管清洗产品。它具有以下特点：
　　1、结构设计新颖合理。
　　2、手动--自动操作方便。
　　3、使用胶球回收率可达（≥98%）。
　　4、二次滤网过滤能力强。
★、A、B系列的使用范围
　　1、A系列漏斗式收球网主要适用于25MW以下发电机组凝汽器冷却水管的清洗装置，同时适用于各种热交换器对冷却管的清洗的使用，提高热交换的经济效益。
　　2、B系列冲孔板网式收球网广泛用于25MW以上汽轮机组的凝汽器冷却水管的清洗使用。
★★、A、B两大系列胶球清洗装置产品的优点
　　1、神美公司生产的A、B两大系列产品克服老胶球清洗的漏球、切球、跑球的缺点。
　　2、投球达到饱和状态下收球率可以达到98%以上。
　　3、采用不锈钢冲孔板作为拦网，胶球的使用寿命可以延长3—4倍时间。
☆★订货须知:
1、定货范围是需求全套还是其中之一。
2、提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
3、收球网是否要电动执行机构。
4、一般厂家采用共用制,即配两台收球网,两台分配器,一台装球室,一台胶球泵,一台电器柜(根据水质决定是否配二次滤网)。
5、循环水流量设计值及水中杂质含量。
