一代好降音防罩式蒸汽消音器产品，连云港神美造




        连云港市神美公司生产的防罩式蒸汽消音器可以通过使用吸声材料减弱高频噪声,低频噪声则不易减弱,可使用削弱低频噪声的吸声结构进行控制。为此必须设计综合性降噪装置。为了最大限度降低通风机噪声,在进风、出风和机体等噪声源处分别设计防罩式蒸汽消音器,根据通风机尺寸,3个隔音翠规格2000mmx800mmx100mm(进、出风口长x直径x厚);机体尺寸2000mm*1200mm*1 700mm*100mm(*长*宽*高*厚*)。将通风机装人机体罩内,通风机出风口与机体罩和出风罩及通风机进风口与进风罩和机体罩均用800mm法兰连接。
       该防罩式蒸汽消音器虽然降噪效果明显,但还存在一些不足:0体积较大,占地较多,在部分巷道狭窄处无法使用；机箱连接处存在突然扩张和缩小等增加局部风阻的缺点,在供风量相同的情况下,增加了电能损耗,需进一步改进和完善。
防罩式蒸汽消音器吸声材料的选择：
       根据前面分析，安装吸声材料是重要的降低高频噪声手段,因此,隔声翠内部必须安装吸声材料，设计选用厚40 nmm的罗克休泡沫塑料作为吸声材料。使用现有的罗克休配比液,按照膨胀比例根据需要浇铸成大小不等的罗克休泡沫板,然后在板上制作吸声孔,制作过程中要使材料的孔隙率高些,一般在70%以上,尽可能达到90%;孔隙应该尽可能细小,且均匀分布,孔间相互贯通,孔要向外敞开,呈喇叭状,使声波易于进人孔内。
防罩式蒸汽消音器空气层设计：
       吸声材料背后的空气层对于吸声特性的影响规律是随着空气层厚度增大,最大吸声系数峰值频率向低频移动。隔空采用宽100mm高48mm厚5.3mm的槽钢,内侧壁每面竖直安置3根槽钢,起到隔绝空气和固定里层材料的作用。
单体钢板选择及内部阻尼层设计：
       隔声單外壳采用厚2mm的钢板,为减弱声波传到大面积钢板时发生的共振效应,需在罩壁内表面粘贴一层阻尼层,以降低其噪声辐射。阻尼层厚度为钢板厚度的2-3倍,厚度太小起不到应有的阻尼效果,厚度超过一定值后,其阻尼效果的增加就不明显,反而增加质量,浪费材料。因此,取阻尼层厚度为5mm,阻尼材料选用沥青。
防罩式蒸汽消音器穿孔板：
       穿孔板安装在最里层,其吸声原理为亥姆霍兹共振理论:声波传到共振器时,其小孔颈中的气体在声波压力下往返运动,运动气体具有一定质量,它抗拒运动速度的变化。声波进人小孔时,因为孔壁的摩擦和阻尼,部分声能转化为热能而被消耗掉。设计穿孔板采用穿孔铝塑板,孔径取5mm.穿孔率越小,共振频率越低,穿孔率越大,共振频率越高,但穿孔率不能超过20%,增大到一定程度后,随着穿孔率的增大共振频率逐渐降低9。设计取孔间距为10mm,另一方面该板还起到保护吸声材料的作用。隔音罩厚度为100mm,从外到里依次为:2mm厚钢板、5mm厚阻尼层、48mm厚空气层、4mm厚三合板,40mm厚罗克休泡沫吸声板、0.5mm摩玻璃布、0.5mm厚穿孔板。
       注人的高压水作用于煤体面上的压力会使冲孔区的煤体内部形成内应力,表现为4 个压力孔在冲孔过程中出现压力增加的现象。但是随着冲孔的进行,当注人水的最大剪应力超过煤体的极限抗剪强度时,煤体会到受剪切破坏,使煤体的应力发生改变,钻孔周围煤体的应力梯度下降,表现为4个压力孔的压力逐渐下降。其中,2".3"和5"孔压力下降至0,说明其距各措施孔之间的距离在水力冲孔的有效影响半径内。在此范围煤体内积聚的弹性势能释放,煤层透气性增加,促使瓦斯解吸和排放。6压力孔在4措施孔已经返出清水时,压力有所下降,但并未降至0,说明水力冲孔措施也对12m范围内的煤体有所影响,只是影响效果较弱。因此,6孔不在其措施孔的有效影响半径之内。从而可以确定,水力冲孔的有效影响半径为9m。

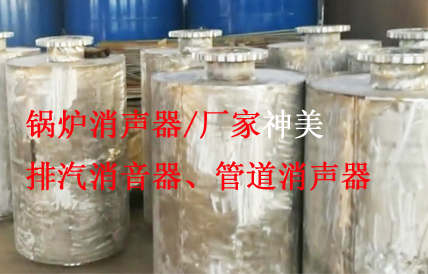

       发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂锅炉排汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽放空),安装方便的优点。用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由本厂代为选型。名称：连云港市神美电力辅机有限公司，手机：13861426778连云港市神美电力辅机有限公司主要产品有风机消声器,蒸汽消音器,安全阀,锅炉消声器等各种消音器及自动滤水器。
